模型构建¶
模型¶
Pet中视觉模型分为四个部分：
backbone
neck
global head
roi head
其中，backbone是必须的，其余三个部分是可选的。根据不同任务以及模型结构可以进行相对自由的组合，并且可以仅通过配置文件进行控制，这也是Pet平台统一代码的好处。所有的模型类全部继承torch.nn.Module，以保证模型的构建，前向等保持一致。

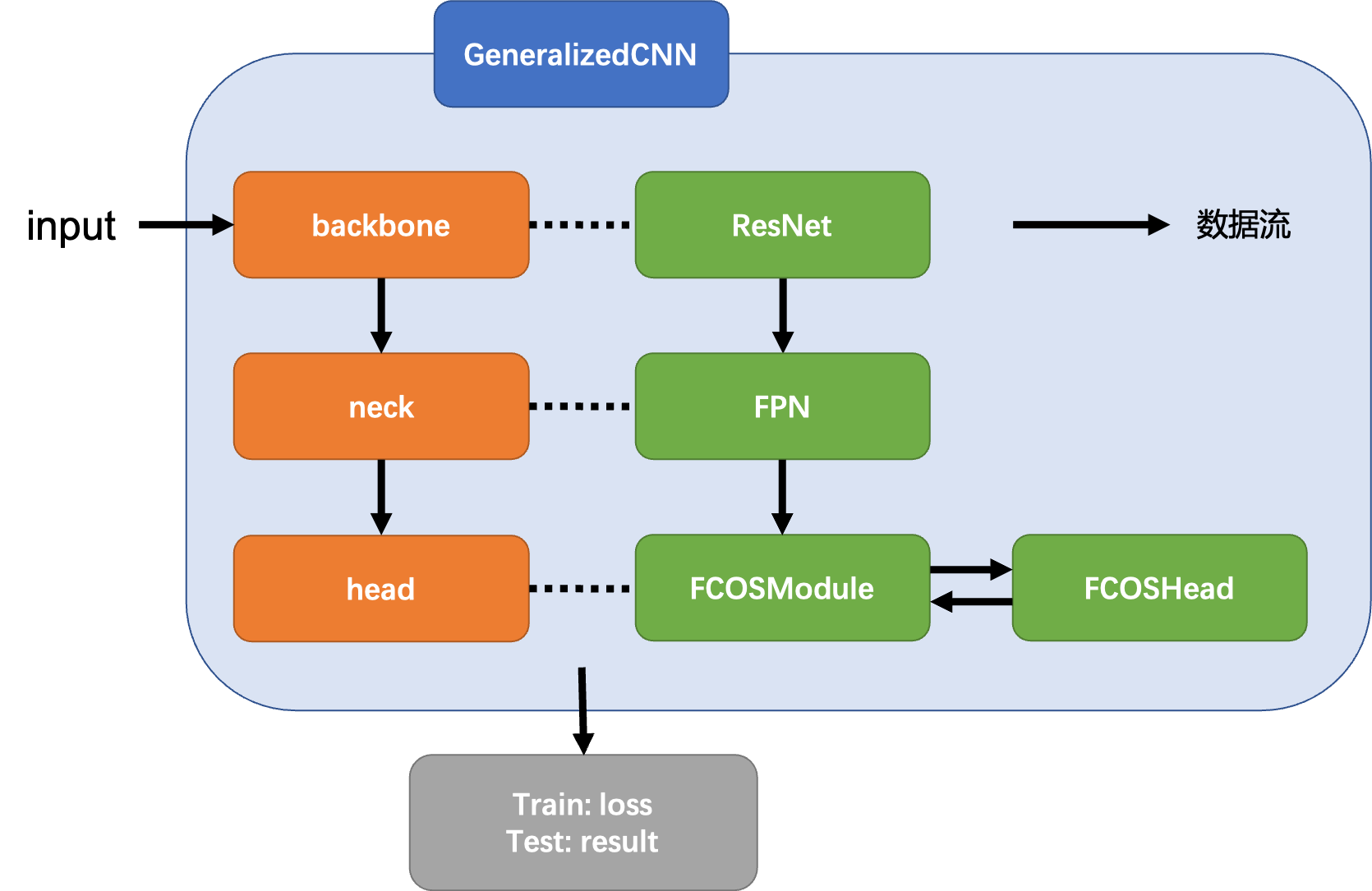

Pet中的模型是逐级构建的，在视觉任务中，最上层是完整的模型类GeneralizedCNN 。该类组合并实例化了模型的所有部分，并且在前向函数中控制数据流。构建及前向过程如图所示（以ResNet+FCOS为例）：
GeneralizedCNN类¶
继承 nn.Module，在文件pet/cnn/modeling中
这个类用于组合 Backbone, Neck, Global Head, Roi Head，在构造函数中根据配置文件实例化对应模型，在forward函数中按顺序控制数据传输。
构造函数¶
在GeneralizedCNN的构造过程中，会根据配置（传入的cfg参数，类型是CfgNode），实例化模型的四个部分（部分可选）。
由于模型的Head结构与任务高度相关，所以Head部分多进行一层封装。对同类型的任务封装为一个任务相关的类，如分类模型的Head为GlobalCls类。而Backbone和Neck部分较为统一或独立，所以不需要统一地将其分类再额外封装。Backbone和Neck通过registry机制（详见本文最后一章）进行实例化，根据cfg.MODEL.BACKBONE和cfg.MODEL.NECK 指定使用的模型。具体可参考：Backbone，Neck。（待补单独文章）
from pet.cnn.modeling import backbone, neck # noqa: F401
from pet.cnn.modeling.global_head.cls.cls import GlobalCls
from pet.cnn.modeling.global_head.det.det import GlobalDet
from pet.cnn.modeling.global_head.insseg.insseg import GlobalInsSeg
from pet.cnn.modeling.global_head.panoseg.panoseg import GlobalPanoSeg
from pet.cnn.modeling.global_head.semseg.semseg import GlobalSemSeg
from pet.cnn.modeling.roi_head.cascade.cascade import ROICascade
class GeneralizedCNN(nn.Module):
def __init__(self, cfg: CfgNode) -> None:
# Backbone
Backbone = registry.BACKBONES[cfg.MODEL.BACKBONE]
# Neck
if cfg.MODEL.NECK:
Neck = registry.NECKS[cfg.MODEL.NECK]
self.neck = Neck(cfg, dim_in, spatial_in)
dim_in = self.neck.dim_out
spatial_in = self.neck.spatial_out
# Global Head: Classification
if cfg.MODEL.GLOBAL_HEAD.CLS_ON:
self.global_cls = GlobalCls(cfg, dim_in, spatial_in)
初始化¶
GeneralizedCNN定义了初始化函数_init_modules用于冻结模型参数。
def _init_modules(self):
if self.cfg.MODEL.FREEZE_BACKBONE:
for p in self.backbone.parameters():
p.requires_grad = False
if self.cfg.MODEL.FREEZE_NECK and self.cfg.MODEL.NECK:
for p in self.neck.parameters():
p.requires_grad = False
前向函数¶
GeneralizedCNN在forward函数中，连接了模型的不通模块用于前向推理。需要注意不同模块之间的数据流，保持上一个模型的输出与下一个模型的输入定义的一致性。
def forward(self, images, targets=None):
if self.training and targets is None:
raise ValueError("In training mode, targets should be passed")
# Backbone
conv_features = self.backbone(images.tensor)
# Neck
if self.cfg.MODEL.NECK:
conv_features = self.neck(conv_features)
# Global Head
cls_losses = {}
if self.cfg.MODEL.GLOBAL_HEAD.CLS_ON:
clses, conv_features, cls_losses = self.global_cls(images, conv_features, targets)
semseg_losses = {}
if self.cfg.MODEL.GLOBAL_HEAD.SEMSEG_ON:
semsegs, conv_features, semseg_losses = self.global_semseg(images, conv_features, targets)
panoseg_losses = {}
if self.cfg.MODEL.GLOBAL_HEAD.PANOSEG_ON:
panosegs, panoseg_losses = self.global_panoseg(images, conv_features, targets)
# 省略其他head判断
if self.training:
outputs = {'metrics': {}, 'losses': {}}
outputs['losses'].update(cls_losses)
outputs['losses'].update(proposal_losses)
outputs['losses'].update(semseg_losses)
outputs['losses'].update(panoseg_losses)
outputs['losses'].update(insseg_losses)
outputs['losses'].update(roi_losses)
return outputs
return result
根据是否处于训练阶段，forward的返回值是不一样的。训练阶段会返回一个字典，形式如下所示：
{
'metrics': {},
'losses': {
'loss1': torch.Tensor,
'loss2': torch.Tensor,
}
}
losses包含模型产生的所有损失。并且这些损失已经在前面的过程（Head模型中）加权，在后续反向传播中，会直接将这个字典中所有的损失相加作为模型总体损失来回传梯度。
在非训练阶段（测试、预测），GeneralizedCNN会返回模型结果。如分类任务的类别，检测任务的检测框。
Head¶
模型的Head模块根据任务进行划分。在每个任务的Head类中，根据配置文件，调用具体算法或模型的Module。
以目标检测任务为例，在GeneralizedCNN中，根据配置文件实例化GlobalDet类：
# Global Head: Detection
if cfg.MODEL.GLOBAL_HEAD.DET_ON:
self.global_det = GlobalDet(cfg, dim_in, spatial_in)
在GlobalDet的构造函数中根据配置文件，实例化具体的网络模型，如RetinaNet, FCOS等。以FCOS算法为例，在构造函数中根据配置文件实例化FCOSModule，并在前向函数中根据配置文件调用FCOSModule进行前向运算。
class GlobalDet(nn.Module):
def __init__(self, cfg, dim_in, spatial_in):
# .......
# FCOS
if self.cfg.MODEL.GLOBAL_HEAD.DET.FCOS_ON:
self.fcos = FCOSModule(self.cfg, dim_in, spatial_in)
def forward(self, images, conv_features, targets=None, image_result=None):
# .......
if self.cfg.MODEL.GLOBAL_HEAD.DET.FCOS_ON:
fcos_proposals, fcos_loss = self.fcos(images, conv_features, targets)
det_results["fcos_proposals"] = fcos_proposals
det_losses.update(fcos_loss)
if self.cfg.MODEL.GLOBAL_HEAD.DET.AUXDET_ON and self.training:
_, aux_loss = self.aux_det(images, conv_features, targets, self.fcos)
det_losses.update(aux_loss)
# ......
FCOSModule¶
FCOSModule在pet/vision/modeling/global_head/det/fcos/fcos.py中，该代码还定义了FCOSHead类。
Head和Module的区别是，Head类负责搭建模型网络，进行计算。而Module中调用Head类计算后，根据状态（是否处于训练模式）来计算loss或对网络输出后处理，输出所需要的结果。
module的forward函数节选：
def forward(self, features):
# ......
cls_logits, bbox_preds, extra_preds = self.head(features)
# 根据是否训练调用不同方法
if self.training:
return self._forward_train(locations, cls_logits, bbox_preds, extra_preds, images.image_sizes, targets, anchors)
else:
return self._forward_test(locations, cls_logits, bbox_preds, extra_preds, images.image_sizes, anchors)
# 训练阶段返回loss，其他阶段返回检测框
def _forward_train(self, locations, cls_logits, bbox_preds, extra_preds, targets):
proposals = None
losses = self.loss_evaluator(locations, cls_logits, bbox_preds, extra_preds, targets)
return proposals, losses
def _forward_test(self, locations, cls_logits, bbox_preds, extra_preds, image_sizes):
image_results = self.box_selector(locations, cls_logits, bbox_preds, extra_preds, image_sizes)
return image_results, {}
Registry¶
Registry是模型构建中的重要机制，该类继承字典类，定义在pet/lib/utils/registry.py中。
通过Registry，可以方便的创建模型字典，使得在构建模型的时候，可以通过读取配置文件中的模型名称来调用相应的类。
使用时，需要在pet/cnn/modeling/registry.py中先实例化对应的Registry类，如：
from pet.lib.utils.registry import Registry
BACKBONES = Registry()
在定义模型类时，通过装饰器将其加入字典，如：
@registry.BACKBONES.register("resnet")
def resnet(cfg):
stride = cfg.MODEL.RESNET.STRIDE
assert stride in [8, 16, 32]
model = ResNet(cfg, stride=stride)
return model
在使用时，可以通过读取配置文件中的模型名称来调用模型类，如：
Backbone = registry.BACKBONES[cfg.MODEL.BACKBONE]
对应配置文件中，MODEL.BACKBONE = 'resnet' 。
